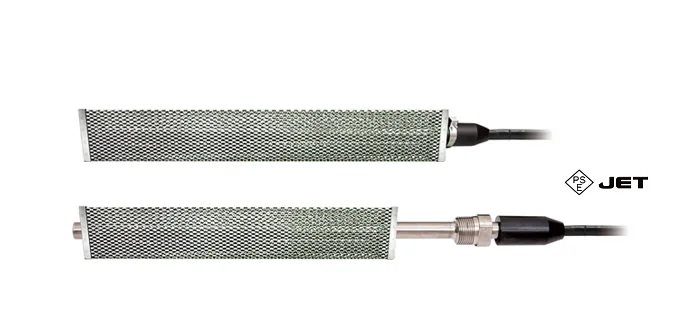

空焚き防止機能付きチタンヒーター
投込み式 SHI-G / ネジ込み式 SHS-G

電気安全法認証
政令で定められている特定電気用品は、国の定めた技術上の基準に適合した旨のPSEマークの表示がないと販売できず、これらの規制対象品目は、第三者機関の検査が義務づけられています。PSEマークは特定電気用品のマークで、JETマークは検査を行った電気安全環境研究所のマークです。

特長

空焚き防止機能付き
  • ヒーターが万が一空焚きになった場合、火災などの事故を未然に防ぐ安全装置を標準装備
  • ヒーターが異常加熱しても強制的に通電が遮断されヒーターを停止

●空焚き防止機能が働くと再使用することはできません。(非復帰型)また、空焚き防止機能作動後の修理もできませんのでご注意ください。
●空焚き防止機能のつかない設備業者様向け業務用工業ヒーターもあります。詳しくはお問合せください。

オールシーズン・オートコントロール
  • チタンヒーターをサーモコントローラHCN-101/TC-101シリーズとレイシークーラー(冷却専用タイプ)に接続すれば年間を通してオートコントロールが可能

●温度センサはなるべくヒーターの近くに配置してください。

優れた耐食性
  • 接液部は耐食性に優れたチタン製を採用。液体を効率良く加熱します。

●ゴムモールド部を除く。

電気安全法認証の安全設計
  • 全機種アース付の安全設計
  • 100Vタイプはアース付電源プラグ仕様
  • 200V単相タイプは3芯線(アース含)仕様
  • 200V三相タイプは4芯線(アース含)仕様
幅広い用途に
  • 一般的な投込み式のSHI-Gシリーズ
  • タンク内蔵などに便利なネジ込み式のSHS-Gシリーズ
  • 水槽以外の用途に対応する特注仕様のSUS製ヒーターなども製作可能

●詳しくはお問合せください。




仕様

型式 容量
kW
設置方法  電流
A
 電源
V
SHI-0.3KW-100V1-G 0.3 投込み式 3.15 100単相
(アース付き電源プラグ)
SHS-0.3KW-100V1-G ネジ込み式
SHI-0.5KW-100V1-G 0.5 投込み式 5.25
SHS-0.5KW-100V1-G ネジ込み式
SHI-1KW-100V1-G 1 投込み式 10.5
SHS-1KW-100V1-G ネジ込み式
SHI-1KW-200V1-G 1 投込み式 5.15 200単相
(3芯線・アース含)
SHS-1KW-200V1-G ネジ込み式
SHI-2KW-200V1-G 2 投込み式 10.3
SHS-2KW-200V1-G ネジ込み式
SHI-1KW-200V3-G 1 投込み式 2.91 200三相
(4芯線・アース含)
SHS-1KW-200V3-G ネジ込み式
SHI-2KW-200V3-G 2 投込み式 5.68
SHS-2KW-200V3-G ネジ込み式
SHI-3KW-200V3-G 3 投込み式  8.52
SHS-3KW-200V3-G ネジ込み式

●ヒーターは必ず流速1m/sec以上の水流のある場所に設置してください。
●水温使用範囲:0〜50℃
●最大水深:3m
●材質:ヒーター部:チタン、モールド部:CR、ケーブル被露:CR

外形寸法図(mm)

  SHI-G
100V単相 200V単相 200V三相
300W 500W 1kW 1kW 2kW 1kW 2kW 3kW
a 310 360 410 410 510 470 520 670
b 100 150 200 200 300 270 320 470
c 3000 3100 5000
  SHS-G
100V単相 200V単相 200V三相
300W 500W 1kW 1kW 2kW 1kW 2kW 3kW
a 290 340 390 390 490 450 500 650
b 100 150 200 200 300 270 320 470
c 3000 3100 5000
d 210 260 310 295 395 355 405 555
e R1/2 R1

●図の黄色い部分は発熱部です。
●上記以外の機種の寸法は別途お問合せください。

オプション

ヒーターガード

  • SHI/SHS-Gシリーズはチタン製ヒーターガードが標準装備されていますが、オプション部品としても販売しています。

●詳しくはお問合せください。

震災時などにおけるヒーターの空焚きにもご注意ください。

大きな震災などでは、水槽が倒れて設置していたヒーターが水中から露出してしまうことがあります。もしそのままの状態で停電が復旧して再び電源が入るとヒーターの過熱により室内に引火し火災になる危険があります。本製品は、ヒーターが水中から露出して空焚き防止機能が作動した場合でも、再復帰することがありませんので安心してお使いいただけます。
