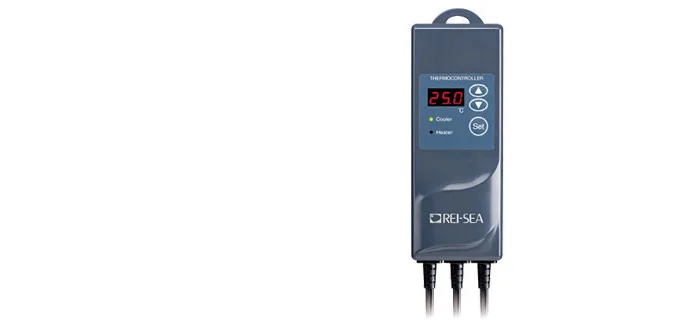

デジタル表示・タッチ式パネル(TC/HC)

水温表示は高輝度LED。温度設定はタッチ式で簡単に行えます。

オートコントロール(TC/HC)

クーラーは400W、ヒーターは1kW(1000W)まで対応。クーラー・ヒーターを常時接続したままで設定温度に対してオートコントロールします。

異常・故障のお知らせ表示(TC/HC)

水温センサー故障、水温異常を検知し、LED 表示でお知らせします。また、設定温度と水温センサの検知温度に一定の差が生じたとき、アラーム(注1)でお知らせする水温警報機能を搭載しています。水温警報の温度差の決定は2 〜10℃(注2)まで、0.1℃単位で設定できます。
HC-101 には水温警報や水温センサー異常等の異常を検知した際に、外部出力可能な警報接点を標準装備しています。
●警報接点出力は無電圧接点仕様が標準となりますが、内部配線変更により有電圧(AC100V)仕様に変更できます。内部配線変更は電気工事有資格者の作業範囲となります。
注1:TC-101/201 はブザー音、HC-101 は上限・下限警報ランプが点滅します。
注2:TC-101/201 は設定温度に対して+側/ ー側ともに2 〜10℃の範囲、HC-101 は設定温度に対して2 〜10℃の範囲で+側/ ー側を任意の設定ができます。

信頼性の高いセンサー(TC/HC)

水温センサーは高精度サーミスタを使用。センサーコードはTC-101/201、HC-101ともに標準仕様は3m ですが、10m に延長ができます。

・TC-101/201 標準センサー(3m)を延長用センサー(10m・別売)に交換
・HC-101 標準センサー(3m)に延長用ケーブル(7m・別売)を接続
●接液部材質:軟質塩ビ製
●HC-101 のセンサー・ケーブルの接続コネクタ部は水中では使用できません。

周辺機器を集中管理(HC)

照明・循環ポンプ・エアーポンプ等を接続できる100V出力コンセントとスイッチを3個標準装備しています。また、出力表示ラベルも標準付属しています。(照明・循環ポンプ・エアーポンプ各1 枚、書き込めるラベル3 枚)
●出力コンセントに接続できる電気容量は3 個合計で4.5A以下となります。

運転条件の変更が可能(HC)

パラメータを変更することによりクーラー・ヒーター感度(制御幅)やクーラー・ヒーターON 遅延時間の変更が可能です。また、これまでの最高水温・最低水温、異常履歴も見ることができます。

水温センサーが変更可能

標準仕様の水温センサーのほか、市販の測温抵抗体(Pt100 Ω「3 線式」・別売)にも変更可能です。
●パラメータ設定変更および内部配線変更が必要です。(内部配線変更は電気工事有資格者の作業範囲となります。)



概略仕様(50/60Hz)

型式 使用温度
調節範囲
水温

表示精度

接続機器の
最大電力容量
100V 出力
コンセント
電源
V
TC-101 0〜50 ±1.0 クーラー:400W

ヒーター:1kW(1000W)

100単相
TC-201 0〜50 ±1.0 クーラー:400W

ヒーター:1kW(1000W)

200単相
HC-101 0〜50 ±1.0 クーラー:400W

ヒーター:1kW(1000W)

3 個(合計4.5A まで) 100単相

●水温センサーは必ず水槽内に設置してご使用ください。
●本コントローラは防水仕様ではありません。屋内の水のかからない場所でご使用ください。
●レイシークーラー標準品(RX(-L)、RXC、FZ型)は400W以上の場合でも接続可能です。
●HC-101の警報接点出力を有電圧仕様に変更した場合、警報出力と出力コンセント4カ所で合計4.5A以下になります。
●使用周囲温湿度範囲に適応した部品を選定しています。
●サーモコントローラの温度調節範囲は0〜50℃ですが、接続するクーラーの設定温度範囲内で使用してください。

標準付属品

  • TC-101/201 取付ネジ1本、ケーブルクリップ1個
  • HC-101 取付ネジ3本、出力表示ラベル(6枚)、警報出力(有電圧出力)用わたり線1本
