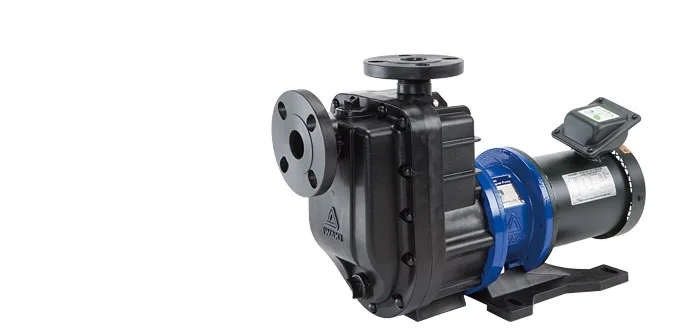

自吸式マグネットポンプ SMX
本製品は、電気事業法にいう事業用電気工作物として、設計・製作されています。
特長
優れた自吸性能
- 自吸スピードが早く、１回の呼び水で4mを90秒以内で自吸可能
- 再自吸も確実
●自吸能力は配管条件などにより変わります。詳しくはお問合せください。
イージーメンテナンス
- リアケーシング押えを採用。ポンプ部を分解せずにモータ部と脱着することが可能
- 部品点数の少ないシンプル構造で、分解・点検は驚くほど簡単
優れた耐久性
- セルフラジエーション構造を採用
- 異常運転時に発生する摺動熱を効率良く拡散・放熱・冷却し、樹脂の熱変形や溶融を防止
優れた耐食性
- 液漏れのないマグネットドライブ方式を採用
- 接液部にはガラス繊維強化プラスチックスの他、セラミックスやカーボンなど優れた耐食材料を採用し、淡水/海水どちらでも使用可能
概略仕様（50Hz）
| 型式 | 接続口径 吸込×吐出 |
インペラ 記号 |
標準仕様 L/min－m |
モータ出力 kW（2P） |
電源 V |
| SMX-220 | 25A×25A | V | 80－8.5 | 0.4 | 200三相 |
| SMX-221 | 25A×25A | T | 100－13.0 | 0.75 | 200三相 |
| 25A×25A | V | 80－8.5 | 0.75 | 200三相 | |
| SMX-222 | 25A×25A | T | 100－13.0 | 1.5 | 200三相 |
| SMX-441 | 40A×40A | T | 100－14.0 | 0.75 | 200三相 |
| SMX-442 | 40A×40A | T | 150－12.4 | 1.5 | 200三相 |
| SMX-542 | 50A×40A | V | 100－20.5 | 1.5 | 200三相 |
| SMX-543 | 50A×40A | T | 250－18.0 | 2.2 | 200三相 |
| 50A×40A | V | 200－17.0 | 2.2 | 200三相 | |
| SMX-545 | 50A×40A | T | 250－18.0 | 3.7 | 200三相 |
| 50A×40A | V | 200－17.0 | 3.7 | 200三相 |
●上記数値は、清水20℃に準ずる液の場合の値です。
●取扱い液温度範囲：0〜80℃（高温液の場合には、自吸高さは低下します。）
●上記質量は、屋外型モータ取り付け時の値です。
●マグネットポンプは、連続締切り運転ができません。最小流量を確保するようにご計画ください。
仕様表（60Hz）
| 型式 | 接続口径 吸込×吐出 |
インペラ |
標準仕様 |
モータ出力 |
電源 |
| SMX-220 | 25A×25A | Y | 80－8.0 | 0.4 | 200三相 |
| SMX-221 | 25A×25A | X | 100－13.0 | 0.75 | 200三相 |
| 25A×25A | Y | 80－8.0 | 0.75 | 200三相 | |
| SMX-222 | 25A×25A | X | 100－13.0 | 1.5 | 200三相 |
| SMX-441 | 40A×40A | Y | 150－11.5 | 0.75 | 200三相 |
| SMX-442 | 40A×40A | X | 200－18.0 | 1.5 | 200三相 |
| 40A×40A | Y | 150－11.5 | 1.5 | 200三相 | |
| SMX-443 | 40A×40A | X | 200－18.0 | 2.2 | 200三相 |
| SMX-543 | 50A×40A | Z | 250－18.0 | 2.2 | 200三相 |
| SMX-545 | 50A×40A | X | 300－26.0 | 3.7 | 200三相 |
| 50A×40A | Y | 300－22.3 | 3.7 | 200三相 | |
| 50A×40A | Z | 250－18.0 | 3.7 | 200三相 |
●上記数値は、清水20℃に準ずる液の場合の値です。
●取扱い液温度範囲：0〜80℃（高温液の場合には、自吸高さは低下します。）
●上記質量は、屋外型モータ取り付け時の値です。
●マグネットポンプは、連続締切り運転ができません。最小流量を確保するようにご計画ください。
オプション
相フランジセット（25A/25A、40A/40A、40A/50A用）
配管側フランジ、パッキン、ボルトのセット
