マグネットを組込んだインペラ(羽根車)を、モータ軸に取付けたマグネットによって駆動するマグネットドライブ方式です。ポンプ部はモータ部と遮断され、ポンプ部を貫通するシャフトやシール(軸封)がありません。このため、ポンプ部からの液漏れがなく、シール交換の手間もありません。

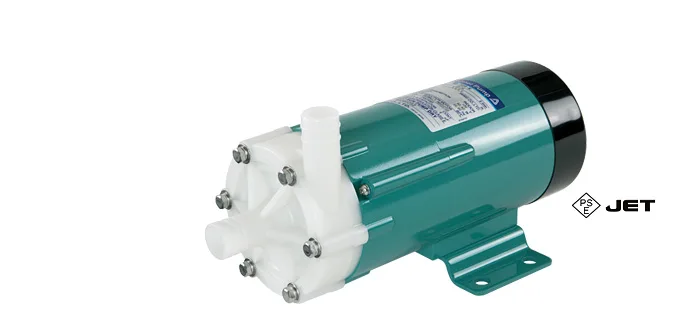

小型マグネットポンプ MD
特長
プロが選ぶベストセラーポンプ
小型マグネットポンプMDシリーズは、世界各国で使用されているベストセラーポンプです。各種産業の液体移送用/装置組込み用として幅広く使用されているほか、アクアリウム/水産/養殖などの分野でも定評があります。
優れた耐食性のオール樹脂製
主要材質はGFRPP(グラスファイバー強化ポリプロピレン)を採用。耐食性/耐久性には定評があります。直接水に触れる部分は全て樹脂製で、海水でも安心してご使用いただけます。
液漏れを追放
経済的に選べる高効率タイプ
流量を増やして揚程を少なくした大流量タイプ(MD-X型)、揚程を増やして流量を少なくした高揚程タイプ(MD-Z型)を用意しました。標準タイプよりも小さいポンプで必要な流量または揚程を得ることができ、経済的です。
ワイドバリエーション
最大流量5.5〜135L/min(50Hz時)の幅広い機種をラインアップ。豊富なバリエーションで、水槽サイズに合わせた最適な機種が選べます。
電気安全法認証の安全設計
異常加熱時にポンプを自動停止させるサーマルプロテクターを標準装備。事故を未然に防ぎます。
●再運転は原因を排除してから行ってください。
概略仕様(50/60Hz)
型式 | 接続口径 mm |
最大流量 L/min |
最高揚程 m |
消費電力 W |
電源 |
MD-6K-N |
吸込φ14×吐出φ14 |
8.0/9.0 | 1.0/1.4 | 12/12 | 100単相 |
MD-6ZK-N | 吸込φ14×吐出φ14 | 5.5/6.0 | 2.1/2.7 | 13/16 | 100単相 |
MD-10K-N | 吸込φ14×吐出φ14 | 11/12 | 1.5/2.1 | 13/15 | 100単相 |
MD-15R-N | 吸込φ14×吐出φ14 | 16/19 | 2.4/3.4 | 26/31 | 100単相、200単相 |
MD-20R-N | 吸込φ18×吐出φ17 | 27/31 | 3.1/4.3 | 40/50 | 100単相、200単相 |
MD-20RX-N | 吸込φ26×吐出φ26 | 46/52 | 1.8/2.5 | 40/50 | 100単相、200単相 |
MD-20RZ-N | 吸込φ17.5×吐出φ17 | 10/11 | 4.9/6.9 | 40/50 | 100単相、200単相 |
MD-30R-N | 吸込φ20×吐出φ20 | 32/38 | 3.8/5.4 | 60/80 | 100単相、200単相 |
MD-30RX-N | 吸込φ26×吐出φ26 | 62/72 | 2.9/4.1 | 70/90 | 100単相、200単相 |
MD-30RZ-N | 吸込φ17.5×吐出φ17 | 15/17 | 8.0/11.0 | 70/90 | 100単相、200単相 |
MD-40R-N | 吸込φ20×吐出φ20 | 45/52 | 4.6/6.5 | 90/130 | 100単相、200単相 |
MD-40RX-N | 吸込φ26×吐出φ26 | 75/85 | 3.3/4.7 | 85/120 | 100単相、200単相 |
MD-40RZ-N | 吸込φ20×吐出φ20 | 22/22 | 10/13.5 | 115/160 | 100単相、200単相 |
MD-40RZ-5-N | 吸込φ20×吐出φ20 | 11/— | 11.5/— | 103/— | 100単相、200単相 |
MD-55R | 吸込φ26×吐出φ26 | 60/70 | 5.6/8.2 | 130/170 | 100単相、200単相 |
MD-55R-5 | 吸込φ26×吐出φ26 | 70/— | 8.2/— | 170/— | 100単相、200単相 |
MD-70R | 吸込φ26×吐出φ26 | 86/97 | 6.7/9.7 | 235/365 | 100単相、200単相、200三相 |
MD-70RZ | 吸込φ20×吐出φ20 | 40/43 | 14.3/20.3 | 275/395 | 100単相、200単相、200三相 |
MD-100R | 吸込φ26×吐出φ26 | 120/135 | 8.6/11.9 | 245/365 | 100単相、200三相 |
MD-100R-5 | 吸込φ26×吐出φ26 | 135/— | 11.7/— | 365/— | 100単相、200三相 |
●MDシリーズの接続口径は、接続ホースの内径を表示しています。
●MD-40RZ-5-N, 55R-5, 100R-5は50Hz専用タイプです。
●MDシリーズは電源プラグがありません。別途電気配線工事が必要です。
●ネジ接続タイプもあります。別売のユニオン継手を使用して、塩ビ配管が可能です。
オプション
自吸タンク
タンク内に一度注水すれば呼び水は不要、自吸ポンプとして活躍します。
●自吸高さは配管条件により異なります。詳しくはお問合せください。
●適合ポンプ機種以外の自吸タンクは販売していません。
型式 | 適合ポンプ | 接続口径
IN×OUT |
最高
自吸高さ |
SC-4E |
MD-30R, 40R(ネジ接続タイプ) |
16A×16A | 0.8m |
SC-7E |
MD-70R(ネジ接続タイプ) |
20A×20A | 1.2m |
