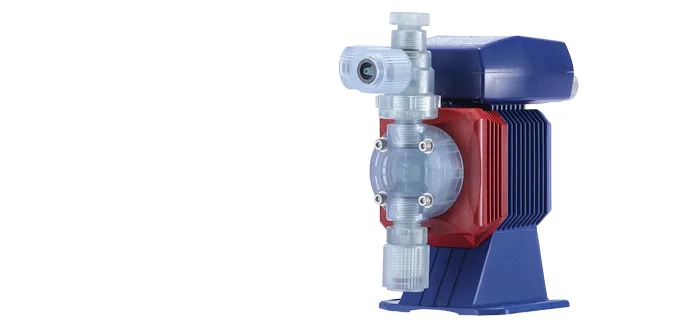

電磁定量ポンプ EHN

本製品は、工場・研究施設などの設備・装置用として、設計・製作されています。

特長

フリー電源

全機種フリー電源化（100〜240V）を実現。電源電圧を気にすることなく使用できます。

高分解能

コントローラのデジタル化により、1〜360spmまで1spm刻みの設定が可能。ストローク長調節と併用することにより、吐出量を幅広く設定可能。

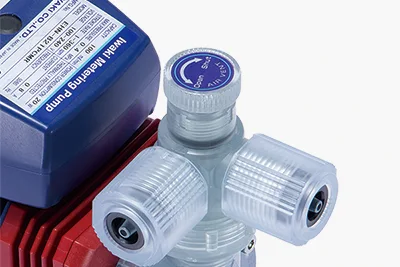

エアー抜きバルブ

エアー抜き調整ネジを回すだけでポンプ室のエアーを簡単に抜くことができます。

●一部のタイプには付属されません。

防水・防塵構造

IP66相当の防水・防塵構造。

●屋外での使用は避けてください。

ワイドバリエーション

標準タイプに加えて多彩な製品をラインアップ。

自動エアー抜きタイプ、小流量タイプ、高圧タイプ

マルチ継手

新たにマルチ継手構造を採用。特殊なナットによりチューブ接続時のよじれがありません。

●一部の型式・コントローラ型・アクセサリーならびにアクセサリーにより構成されるシリーズに関しては、マルチ継手に対応しておりません。詳しくはお問合せください。

コントロール部

ベーシック型のRタイプ、デジタル入力とアナログ入力を装備した高機能型のYNタイプ、タイマー制御機能を備えたYTタイプを標準化

ポンプ概略仕様

型式	最大吐出量 mL/min	1ショット吐出量 mL	最高吐出圧力 MPa	接続口径 mm	消費電力 W	電源電圧 V
EHN-B09	18	0.025〜0.05	0.5	φ4×φ9、φ4×φ6	20	100〜240 単相
EHN-B11	38	0.05〜0.11	1.0	φ4×φ9、φ4×φ6	20	100〜240 単相
EHN-B16	65	0.09〜0.18	0.7	φ4×φ9、φ4×φ6	20	100〜240 単相
EHN-B21	100	0.14〜0.28	0.4	φ4×φ9、φ4×φ6	20	100〜240 単相
EHN-B31	230	0.32〜0.64	0.2	φ8×φ13、φ9×φ12	20	100〜240 単相
EHN-C16	80	0.09〜0.22	1.0	φ4×φ9、φ4×φ6	24	100〜240 単相
EHN-C21	130	0.14〜0.36	0.7	φ4×φ9、φ4×φ6	24	100〜240 単相
EHN-C31	270	0.30〜0.75	0.35	φ8×φ13、φ9×φ12	24	100〜240 単相
EHN-C36	450	0.50〜1.25	0.2	φ8×φ13、φ9×φ12	24	100〜240 単相

コントローラ概略仕様

運転機能		EHN-R	EHN-Y	EHN-YT
マニュアル運転	ポンプON/OFF ストローク数設定（1〜360spm）	○	○	○
EXT運転	外部パルス信号による制御（無電圧接点またはオープンコレクタ）カウンタ制御：パルス1回に対してポンプ1〜999回作動分周制御：パルス1〜999回に対してポンプ1回作動	○	○	—
アナログ入力運転	外部入力信号による制御（DC0〜20mA） DC0〜20mAの範囲で2点を設定し、ストローク数を比例制御	—	○	—
STOP機能	外部からの接点信号による制御（無電圧接点またはオープンコレクタ）接点信号によりポンプOFF（またはON）	○	○	○
タイマー運転	タイマー制御運転 DAY、WEEK、INT、WEEK+INT、DAY+INT	—	—	○

オプション

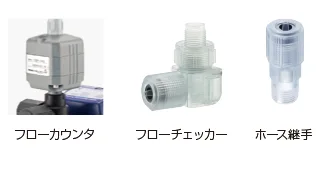

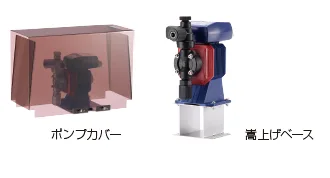

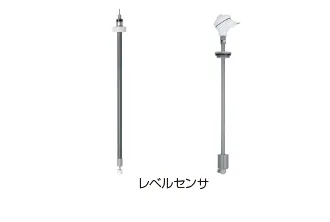

アクセサリー

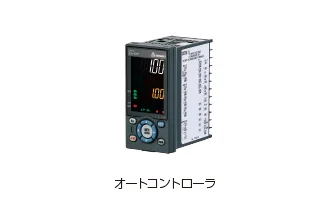

コントローラ

タンク

ウォルケムコントローラ
