ダイヤフラム式のため、ゴミや油などの混入が少ないきれいなエアーを送ります。

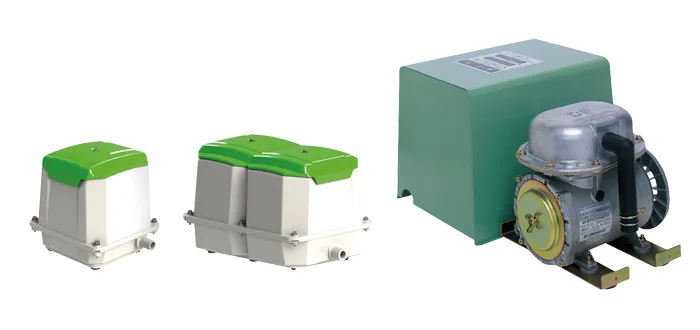

ブロワ JDK/TM/DF
特長
パワフルな送気
大型水槽や複数水槽などの酸素補給に最適なダイヤフラムタイプのブロワです。
DF型はモータ駆動式で、200V三相タイプ、DC(12V, 24V)タイプも用意しています。(詳しくはお問合せください。)TM型は電磁駆動式です。
クリーンな送気
電磁駆動タイプのTM型
交流電源を通電した電磁石と、永久磁石間に生じる吸引/反発力により永久磁石の両側に取付けられたダイヤフラムを往復運転させ吸入/圧縮/吐出を行う方式です。
用途例
• 浄化槽/グリストラップ
• 気泡風呂/健康/医療機器
• 養殖場/活魚/観賞魚水槽
• 産業機器
モーター駆動タイプのDF型
モーターの回転運動を偏心カムによりコネクティングロッドの往復運動に変換、ダイヤフラムを往復運動させて吸入/圧縮/吐出を行う方式です。
用途例
• 養殖場/活魚への空気補給
• 産業機器
• 生ゴミ処理装置
• 印刷、食品関連機器
JDK概略仕様(50/60Hz)
型式 |
吐出口径(外径) |
最大風量 L/min |
定格吐出圧力 MPa |
消費電力 W |
電源 |
JDK-30 | φ19(VP-13) | 30 | 0.0118 | 26/25 | 100単相 |
JDK-40 | φ19(VP-13) | 40 | 0.0118 | 36/35 | 100単相 |
JDK-60 | φ19(VP-13) | 60 | 0.0147 | 36/35 | 100単相 |
JDK-80 | φ19(VP-13) | 80 | 0.0147 | 51/51 | 100単相 |
JDK-100 | φ19(VP-13) | 100 | 0.0167 | 71/74 | 100単相 |
TM概略仕様(50/60Hz)
型式 |
吐出口径(外径) |
最大風量 L/min |
定格吐出圧力 MPa |
消費電力 W |
電源 |
TM 40R | φ18(VP-13) | 40 | 0.012 | 36/36 | 100単相 |
TM 60R | φ18(VP-13) | 60 | 0.015 | 45/45 | 100単相 |
TM 80R | φ18(VP-13) | 80 | 0.015 | 53/53 | 100単相 |
TM 100R | φ18(VP-13) | 100 | 0.018 | 80/80 | 100単相 |
TM 120R | φ26(VP-20) | 120 | 0.018 | 91/98 | 100単相 |
TM 150R | φ26(VP-20) | 150 | 0.018 | 110/120 | 100単相 |
TM-200N | φ26(VP-20) | 200 | 0.018 | 160/170 | 100単相 |
DF概略仕様(50/60Hz)
型式 | 吐出口径 内径 mm |
最大風量 L/min |
定格吐出圧力 MPa |
消費電力 W |
電源 V |
|||
100V | 200V | 100V | 200V | 100V | 200V | |||
DF-40 | φ18(VP-13) | 36/40 | — | 0.0118 | — | 53/60 | — | 100単相 |
DF-60 | φ18(VP-13 | 50/60 | — | 0.0147 | — | 64/74 | — | |
DF-80 | φ18(VP-13 | 73/86 | 70/80 | 0.0147 | 0.0147 | 120/125 | 70/75 | 100単相 200三相 |
DF-100 | φ18(VP-13 | 93/107 | 90/100 | 0.0167 | 0.0167 | 140/150 | 95/100 | |
DF-120 | φ18(VP-13 | 115/136 | 100/120 | 0.0167 | 0.0167 | 156/170 | 125/145 | |
DF-150 | φ26(VP-20) | 130/150 | 130/150 | 0.0196 | 0.0196 | 195/215 | 140/170 | |
DF-200 | φ26(VP-20) | 170/200 | 170/200 | 0.0196 | 0.0196 | 280/295 | 200/230 | |
DF-240 | φ26(VP-20) | 210/240 | 200/240 | 0.0196 | 0.0196 | 330/350 | 240/280 | |
DF-300 | φ26(VP-20) | 250/300 | 250/300 | 0.0196 | 0.0196 | 390/430 | 320/370 |
アフターパーツ
DF型用交換ダイヤフラムセット
●その他の部品も用意しています。詳しくはお問合せください。
